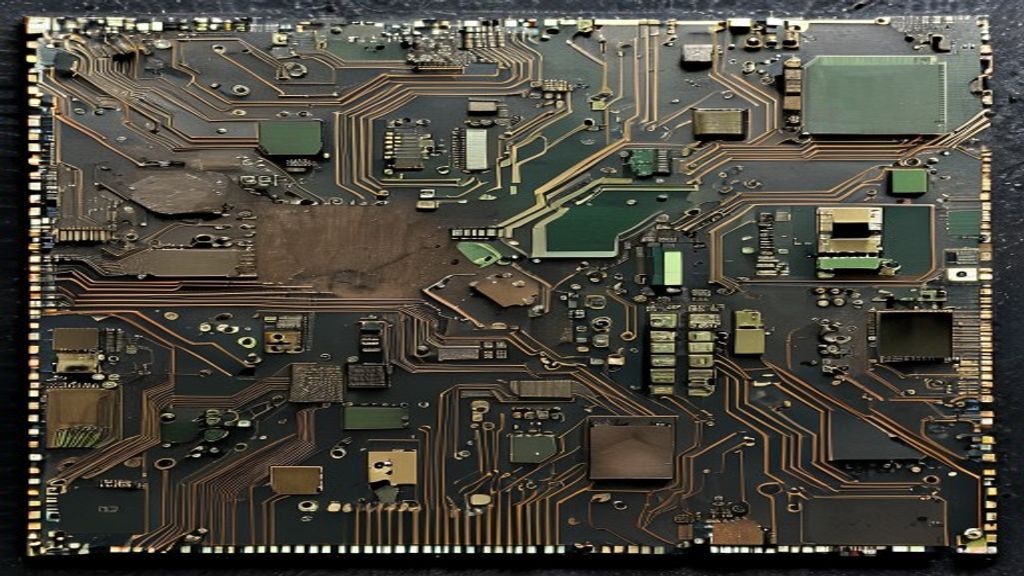

电子PCB板过三防漆后仍发霉？根源在助焊剂残留和温湿度循环
电子PCB板过三防漆后仍发霉？根源在助焊剂残留和温湿度循环
许多电子工厂在PCB板喷涂三防漆后，仍发现产品在仓储或海运过程中出现霉斑，尤其是连接器引脚、焊点周围或板边缝隙。这并非三防漆失效，而是因为霉菌孢子早已在涂覆前潜伏在助焊剂残留物和板材微孔中。三防漆仅形成物理屏障，无法杀灭已存在的孢子，且漆膜本身在温湿度循环下可能产生微裂纹，为霉菌提供通道。因此，解决PCB发霉的关键不在于增加漆层厚度，而在于涂覆前的清洁与杀菌处理。
PCB板发霉的三大真实原因
1. 助焊剂残留：霉菌的营养源
助焊剂中的松香、有机酸和表面活性剂在焊接后若未彻底清洗，会形成一层吸湿性残留膜。在相对湿度超过70%时，这层膜吸收水分，为青霉、曲霉等霉菌提供碳源和氮源。我们实测发现，未清洗的PCB板在35℃、90%RH条件下，72小时内即出现菌落，而经过彻底清洗的板在相同条件下30天无霉变。
2. 板材微孔与缝隙：孢子的避难所
FR-4、CEM-1等玻纤环氧板材在钻孔、切割过程中会产生微米级裂缝和毛刺。三防漆因表面张力无法完全渗入这些微孔，形成未覆盖区域。霉菌孢子（直径约2-10μm）可在此处萌发，菌丝沿缝隙蔓延至漆膜下方，导致漆膜起泡、开裂。
3. 温湿度循环：漆膜疲劳与结露
电子产品在运输过程中经历昼夜温差（如从25℃仓库进入40℃集装箱，夜间降至15℃），内部会形成冷凝水。反复的温湿度循环使三防漆产生内应力，形成微裂纹。水汽通过裂纹进入板内，激活残留孢子。我们曾处理一批出口中东的控制器，客户反馈开箱后PCB板面有黑色霉斑，经分析正是运输途中温差结露所致。
分步骤技术方案：从源头阻断霉菌生长
第一步：焊接后彻底清洁，去除营养源
使用离子污染度测试仪（如Omegameter）监测清洗后PCB的离子残留量，目标值应低于1.56μg NaCl/cm²（参照IPC-TM-650标准）。清洗剂建议选用水性或半水性体系，配合超声波清洗，温度控制在50-60℃，时间5-10分钟。清洗后需在80℃烘箱中干燥30分钟，确保板面含水率低于0.5%。
第二步：涂覆前杀菌处理，杀灭潜伏孢子
在清洗干燥后的PCB板上喷涂iHeir-Spray防霉抗菌剂（甲醇溶剂型），用量为每平方米20-40ml。iHeir-Spray的有效成分能快速渗透至板材微孔和缝隙中，破坏霉菌孢子细胞壁，实现接触杀灭。其作用机理类似“化学消毒”，而非单纯物理隔离。相比三防漆，iHeir-Spray的溶剂载体能携带活性物质进入三防漆无法到达的微观区域。注意喷涂后需在通风处自然干燥10分钟，待溶剂完全挥发后再进行三防漆涂覆。
第三步：优化三防漆涂覆工艺，减少微孔
选择低粘度、高渗透性的三防漆（如丙烯酸类），并采用真空浸渍工艺。将PCB板浸入漆液中，抽真空至-0.08MPa保持2分钟，释放真空后使漆液渗入微孔。固化条件：先在室温下流平15分钟，再在65℃烘箱中固化1小时。固化后检查漆膜厚度，控制在50-100μm，过厚易开裂，过薄则保护不足。
第四步：包装内辅助防霉，应对运输环境
在PCB板装入防静电袋后，放入DC.odorban防霉贴片（8×10cm规格，每立方米使用8-12片）。该防霉贴片通过KL升华剂常温升华释放WASAOURO气体，在密闭包装内形成持续6个月的无菌环境。其毒性低于食盐（LD50远高于3g/kg），对电子元器件无腐蚀性。注意：包装袋需密封良好，若中途开箱检验，需重新放入新贴片。
总结技术盲区：工厂容易忽视的两个细节
盲区一：只关注三防漆品牌，忽视涂覆前清洁
许多工厂采购昂贵的三防漆，却未对PCB板进行离子残留检测。实际上，助焊剂残留是霉菌的第一营养源，不解决此问题，任何漆膜都只是“遮羞布”。建议在SMT产线后增加在线离子污染度检测工位。
盲区二：忽略包装内湿度控制
即使PCB板处理得当，若包装内相对湿度超过60%，霉菌仍可能从外部侵入。我们建议在包装内同时放置H系列防霉干燥剂（每立方米150g），其吸附能力是硅胶的20倍，能将包装内湿度控制在30%以下，与DC.odorban防霉贴片形成“干燥+杀菌”双重防护。
协同方案总结
iHeir-Spray负责在涂覆前杀灭PCB板表面和微孔内的孢子，DC.odorban防霉贴片则在包装内持续释放气体，防止运输过程中外部孢子侵入。两者一内一外、一前一后，形成完整防护链。如需针对具体板材牌号或三防漆型号制定方案，可联系技术顾问获取免费样品测试。
