树脂胶固化后胶层内部发霉的根源在未反应的稀释剂残留
树脂胶固化后胶层内部发霉的根源在未反应的稀释剂残留

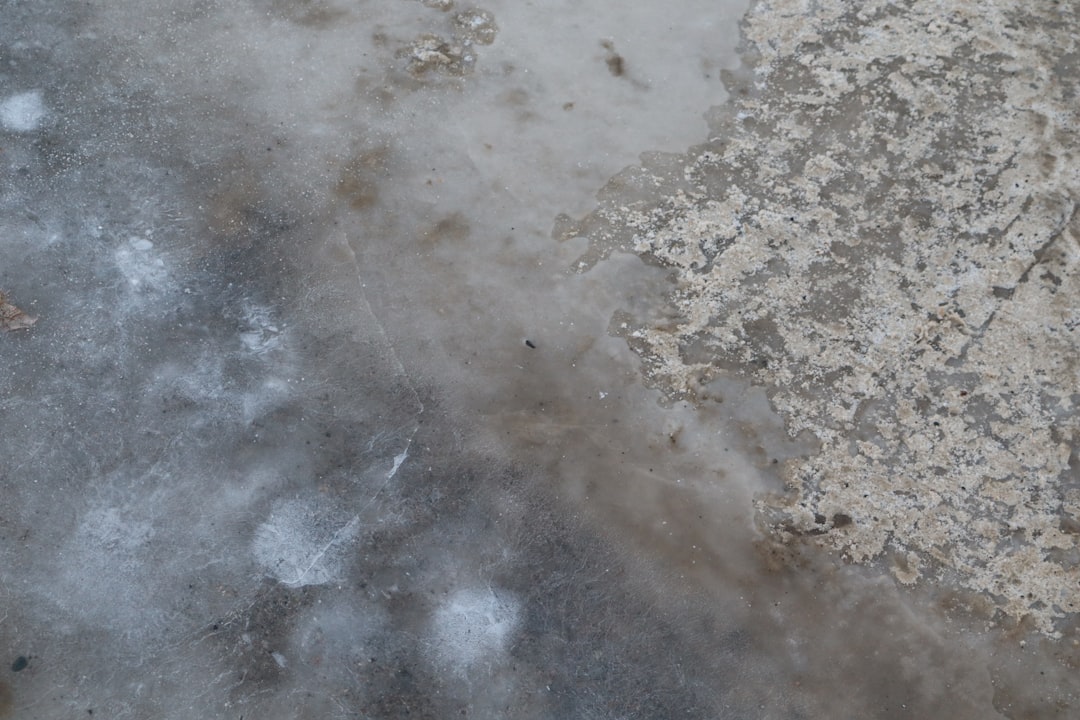

树脂胶在木材、皮革、鞋材等材料的粘接工艺中应用广泛，但许多工厂遇到一个反复出现的问题：胶层在固化后，尤其是贴合面边缘或厚度不均匀的部位，会从内部向外出现霉斑。表面擦拭后短期内复发，更换防霉剂品种也无法根除。这个现象的核心矛盾在于——树脂胶的防霉方案如果只针对胶水本体，而忽略固化过程中未反应稀释剂向胶层表面迁移并形成营养膜的过程，那么防霉剂就始终在错误的位置发挥作用。
为什么稀释剂残留会成为霉菌的培养基
树脂胶（如聚氨酯、环氧树脂、酚醛树脂等）在配方中常含有活性稀释剂或溶剂，用于调节粘度、改善润湿性。固化反应通常无法达到100%转化率，总有5%~15%的未反应稀释剂残留在胶层中。这些低分子量物质在胶层固化后，会缓慢迁移至胶层表面或与空气接触的界面。霉菌孢子对这类亲水性、含碳氢链的小分子物质有极高的亲和力，一旦环境湿度超过65%，这些迁移物就会成为霉菌萌发的第一营养源。
我们实测过一批PU树脂胶固化后的胶层切片：未经防霉处理的样品，在35℃、90%RH条件下培养72小时，胶层表面霉菌覆盖面积超过40%；而同一批次在胶水混合阶段添加了防霉剂的样品，霉变面积仍达到15%~20%，且霉斑集中在胶层边缘1~2mm的薄层区域。这说明防霉剂在胶水本体中分布均匀，但稀释剂迁移到表面后，防霉剂的有效浓度被表面水膜和营养膜稀释，导致局部保护失效。
从胶水配方端阻断营养源：iHeir-JSTC的作用逻辑
解决树脂胶内部发霉的问题，不能只依赖表面喷涂或后处理，而必须在胶水调配阶段就加入能与未反应稀释剂形成竞争性抑菌环境的防霉剂。iHeir-JSTC胶水防霉剂是专门针对水性及溶剂型树脂胶体系设计的，其活性成分在胶水中的分散粒径小于0.5微米，能够均匀吸附在胶层内部的聚合物网络间隙中。当未反应稀释剂向表面迁移时，iHeir-JSTC的活性分子会同时随迁移物到达表面，并在表面形成一层持续释放的抑菌层。
根据GB/T1741-2007漆膜耐霉菌性测定方法，含1% iHeir-JSTC的树脂胶涂膜在28天防霉测试中达到0级（无霉菌生长），而空白样品为4级（严重霉变）。其最低抑菌浓度（MIC）数据也表明：对黑曲霉仅需5mg/kg即可完全抑制，对绳状青霉和绿色木霉也只需10~20mg/kg。这意味着在1%~2%的推荐添加量下，即使胶层表面有稀释剂迁移，防霉剂浓度仍远高于霉菌的致死阈值。
这里必须强调：iHeir-JSTC在树脂胶中不可被普通喷涂型防霉剂替代。因为喷涂型产品只能附着在胶层表面，无法随稀释剂迁移过程动态分布到胶层内部微孔和界面处。只有从胶水内部均匀分散的防霉剂，才能覆盖稀释剂迁移的全路径。
工艺端配合：控制稀释剂残留量的三个参数
即便使用了iHeir-JSTC，工厂仍需从工艺角度降低稀释剂残留风险，否则防霉剂的工作负荷会大幅增加。以下三个参数直接影响残留量：
- 固化温度与时间：树脂胶的固化温度每提高10℃，反应转化率可提升3%~5%。对于常温固化体系，建议将环境温度控制在25~30℃，并延长固化时间至24小时以上，而不是追求4小时快速固化。快速固化会导致表面结皮，内部稀释剂被封在胶层中无法逸出。
- 胶层厚度控制：单次涂胶厚度超过0.5mm时，内部稀释剂的迁移距离增加，残留比例显著上升。应采用多次薄涂工艺，每次涂胶厚度控制在0.2~0.3mm，中间间隔10~15分钟让稀释剂初步挥发。
- 基材含水率匹配：木材或皮革基材的含水率应低于12%。基材水分会与胶水中的稀释剂形成共沸体系，降低挥发速率，增加残留。可用iHeir防霉测试仪快速检测基材湿度，确保在工艺窗口内。
三个容易被忽略的技术盲区
- 胶水包装桶的二次污染：树脂胶开桶后，桶口残留的胶水在空气中吸潮，会滋生霉菌孢子。下次取胶时，这些孢子直接混入胶水。建议开桶后立即用iHeir-Spray（乙醇型）喷洒桶口和桶盖内壁，静置1分钟后再取胶。
- 胶水搅拌时间不足：iHeir-JSTC添加后必须搅拌至少10分钟，转速不低于300rpm，才能确保其在粘稠树脂中完全分散。实测发现搅拌不足5分钟的样品，局部防霉剂浓度偏差可达30%，导致部分区域保护失效。
- 固化后的胶层不宜立即包装：树脂胶固化后24小时内，未反应稀释剂仍在持续迁移。如果此时就将工件密封包装，迁移物会聚集在包装内部形成高湿微环境，加速霉菌萌发。建议固化后敞开存放至少48小时，或用iHeir-D3气相防霉剂对包装箱内部进行预处理。
技术方案总结
树脂胶的防霉必须从胶水内部入手：iHeir-JSTC在胶水调配阶段以1%~2%添加，从胶层内部切断稀释剂迁移过程中的营养供给；同时配合工艺参数调整，降低残留量。两者结合才能实现胶层内部零霉变。如需针对您具体的树脂胶配方进行添加量验证，可联系技术顾问获取免费样品进行MIC测试。
