艾浩尔微生物检测中心方案：杰仕黑色盒子

时间:2021-04-08 点击: 次

文章简介：

艾浩尔微生物检测中心：杰仕黑色盒子发白分析和解决方案方案内容：一、 1 采样本公司去贵公司进行拜访，同时带回一些黑色盒子，在短时间内带回艾浩尔微生物检测中心。 2 检测

艾浩尔微生物检测中心：
杰仕黑色盒子发白分析和解决方案

方案内容：
一、
      1 采样
  本公司去贵公司进行拜访，同时带回一些黑色盒子，在短时间内带回艾浩尔微生物检测中心。
      2 检测实验
            2.1 实验目的：检测引起该公司产品发白的主要原因
            2.2 实验仪器：
      原料 : 分散剂、润湿剂、消泡剂、防结皮剂、防沉剂、短油醇酸树脂、滑石粉、真溶剂、固化剂、稀释剂等。仪器 : GFJ - 0 1 4 型高速分散机及配套设备、分散罐 ; JS -     ANTEWEN 型高低温湿热交变试验箱 ; Qua 2 Nix 1500 型测厚仪 ; 日本 MINOLTA 公司生产的 CM- 508d 型分光测色计等。
          2.3 化学试剂 (不低于国家标准规定的三级纯度)
      3 实验结果
PU皮革制品在制作成成品黑色盒子后出现漆膜发白的现象。引起漆膜发白的因素纷繁复杂 : 涂装环境的温度与湿度 , 涂料中挥发性溶剂的含量和挥发速率 , 喷涂系统和稀释剂中是否带进少量水 , PU涂层中填料的含量 , 涂层体系的耐水性等 , 都是导致PU材料发白的重要原因 [ 1 - 4 ] 。下面将针对PU出现涂膜发白现象的涂装养护环境 , 提出与其具有高度相关性的实验室模拟方法 , 探讨温度、湿度、涂膜厚度、涂膜干燥时间、填料添加量等因素对PU涂膜发白现象的影响 , 分析PU涂膜发白的原因。

    1. PU涂膜发白现象的涂装养护环境及其实验室模拟

  涂装养护环境的特性 , 直接影响PU皮革涂膜漆病出现的可能与漆病的严重程度。当前 , 一种常见的出现聚氨酯 ( PU)涂膜发白现象的涂装养护环境如下 : 皮料厂在对批量PU皮革进行某种 PU 涂料的涂装之后 , 将涂装后的PU比较密集地放置 , 或将涂装后的PU材料放在一间门窗经常关闭的房间 ; 隔了一段较长的时间 (1 个月以上 ) 之后 , 将PU皮料放置的空间由较为密集改成较为宽敞 , 或将PU皮料所处房间的门窗由经常关闭变为连续开放 1 d 以上。结果发现 , 处于这种环境下 , 涂装后的PU皮料往往容易出现涂膜发白现象。

  根据上述出现涂膜发白现象的涂装养护环境 , 提出如下的实验模拟方法来对其进行实验室研究 : 制作数块 40 cm × 60 cm PU小切块,分别用透明胶片对PU小切块的不同部位进行封闭 , 再将PU切块放入温度为 (25 ± 5) ℃、湿度 55% ～ 65% 的大气环境中 ; 24H后 , 撕去透明胶 , 置于温度为 8 ℃ 、湿度为 80% 的恒温恒湿试验箱中 ;24 h 后取出样板 , 观察并记录涂膜发白情况。

二、　实验部分

  2. 1 　原料及仪器

  原料 : 分散剂、润湿剂、消泡剂、防结皮剂、防沉剂、短油醇酸树脂、滑石粉、真溶剂、固化剂、稀释剂等。仪器 : GFJ - 0 1 4 型高速分散机及配套设备、分散罐 ; JS - ANTEWEN 型高低温湿热交变试验箱 ; Qua 2 Nix 1500 型测厚仪 ; 日本 M INOLTA 公司生产的 CM- 508d 型分光测色计等。

  2. 2 　聚氨酯PU涂膜的制备

  按一定比例依次投入短油醇酸树脂、助剂、溶剂 , 中速分散 10 min; 再在低速分散下加入滑石粉 , 高速分散 15 min; 加入稀释剂调黏度 , 得到聚氨酯涂料的含羟基组分 ; 按基漆∶固化剂∶稀释剂 = 1 ∶ 0 . 5 ∶ 0 . 4 ～ 0 . 6 的质量比调制涂料。

三、　结果与讨论

  3. 1 　温度与湿度的影响

  不同温度与湿度条件下的 PU 透明涂膜。 A ～ F 的实验条件分别为 : A 低温高湿 ( 8 ℃ , 80% ) ; B 低温低湿 ( 8 ℃ , 30% ) ; C 中温高湿 ( 22 ℃ , 80% ) ; D 中温低湿 ( 22 ℃ , 30%) ; E 高温高湿 ( 36 ℃ , 80% ) ; F 高温低湿 ( 36 ℃ , 30% ) 。a 为漆膜干燥 1 h 后封闭之处 ,b 为漆膜干燥 2 .5 h 后封闭之处。

  测试出不管是低温、中温还是高温区 , 同一温度条件下 , 湿度越低 , 发白现象越明显。这一结论与“湿度越大越易出现发白现象”的习惯性说法是不一致的。得出“湿度越大越易出现发白现象”结论的前提是 , 由于溶剂挥发吸热 , 使其膜面周围温度下降 , 湿气凝结于湿膜面上使膜面变白。这就表明 , 在上述所提的PU涂装养护环境中 , PU涂膜发白现象并非湿气在涂膜上的凝结所引起。

  测试出在高湿区 (80% ) , 随着温度的升高 , 涂膜发白程度不断加剧。在低湿区 (30% ) , 随着温度的升高 , 涂膜发白的程度差别与变化趋势均不太明显 : 当温度从低温 ( 8 ℃ ) 升高至中温 ( 22 ℃ ) 时 , 涂膜发白程度加剧 ; 但当温度从中温 ( 22 ℃ ) 继续升高至高温 ( 36 ℃ ) 时 , 涂膜发白的程度有所缓解。

四、   处理方案及建议

  根据黑色盒子发白的原因，我公司做出改善措施：
  4.1 黑色盒子翻箱方案：首先用我司的反白处理剂清洁已经发白的部位，自然晾干。
  4.2 处理完反白处理剂的黑色盒子用我司的反白防霉抗菌膏进行涂抹，使其黑色盒子表面涂膜形成保护膜，抑制皮料发白、发霉现象。

  附反白防霉抗菌膏AEM5700-PK产品介绍：产品为白色膏体，无色无味无毒害，不含DMF、甲醛、重金属等有害物质，采用纳米抗菌材料和有机安全高效防霉剂复配而成。属于非释放型的处理剂，不渗失、不游移，也不会被微生物所消耗，以特殊的机械式杀菌（表面进行喷涂），将赋予处理后之基质优越之耐久性，并且对微生物抗菌具有独特的防护功能，以防止微生物所引起的危害，延长皮革、纺织面料的使用寿命，并能强力去霉、不伤皮面、防静电、快干、不留痕迹。作为耐久性抗微生物处理剂，它具有广泛的抗菌活性。对诸如霉菌、藻类和酵母菌都有耐久性抗菌效果。

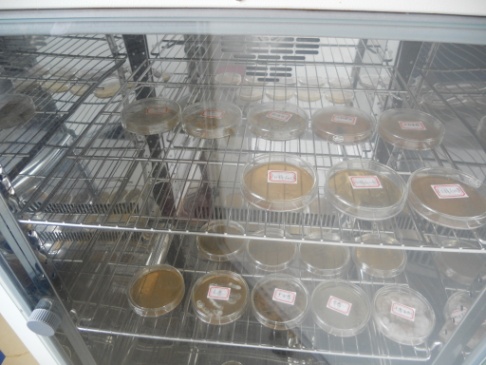

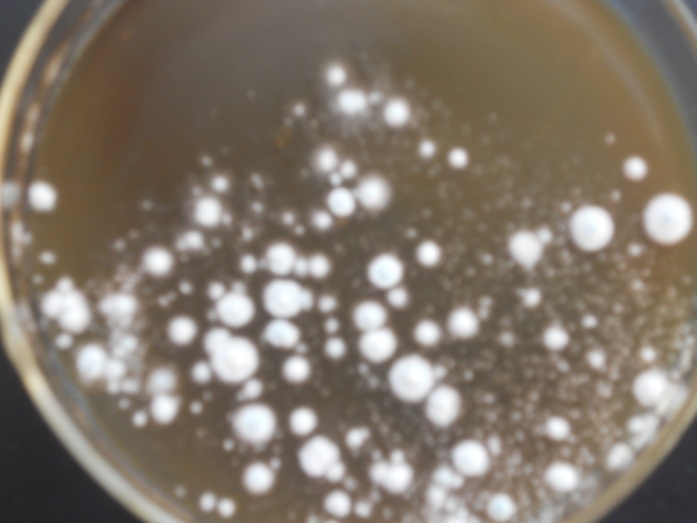

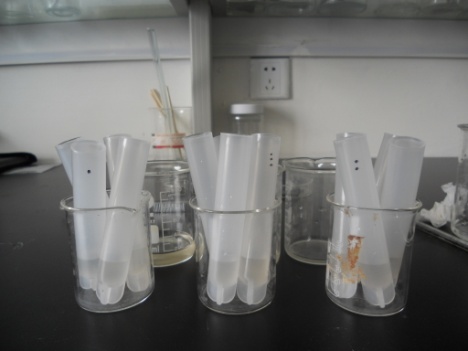

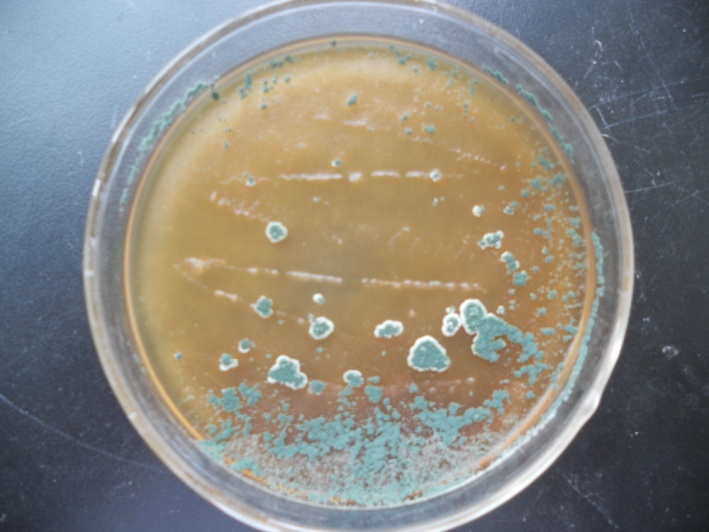

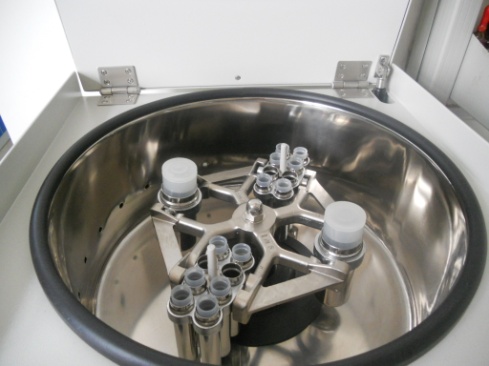

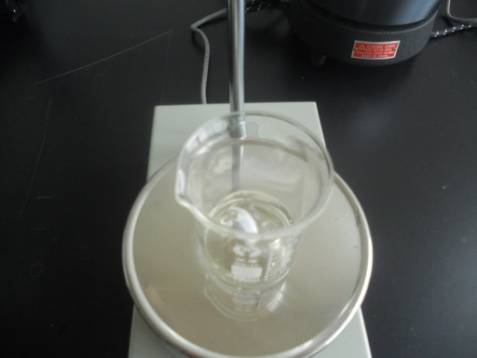

附：艾浩尔微生物检测中心针对杰仕公司黑色盒子发霉、发白检测分析图片

艾浩尔微生物检测中心

本文《艾浩尔微生物检测中心方案：杰仕黑色盒子》是由艾浩尔公司专业奉献
